HyMu 50 Permalloy 50 Bar (W.Nr. 1.3922 / FeNi50)
پروڈکٹ کا تعارف
HyMu 50 (UNS N14080, W.Nr. 1.3922, Permalloy 50, FeNi50, 1J50) ایک نرم مقناطیسی لوہے-نکل کا مرکب ہے جس میں تقریباً 50% نکل ہوتا ہے۔ اس میں اعلی سنترپتی مقناطیسی انڈکشن ہے اور یہ مقناطیسی سنترپتی کے خلاف مزاحم ہے۔
HyMu 80 HyMu 50 کا ایک جدید قسم ہے۔ اس کی کیمیائی ساخت کی وجہ سے-جس میں تقریباً 80% نکل ہوتا ہے-یہ زیادہ حساسیت پیش کرتا ہے، جو اسے زیادہ مہنگا آپشن بناتا ہے۔ تاہم، اس میں ایک خرابی ہے: یہ نسبتاً کمزور مقناطیسی شعبوں میں سیر ہو جاتا ہے، یعنی یہ سگنلز کو "کیپچر" نہیں کر سکتا جب وہ ایک خاص شدت سے تجاوز کر جائیں۔ اس کے برعکس، Permalloy 50 نمایاں طور پر زیادہ سنترپتی مقناطیسی انڈکشن رکھتا ہے اور مضبوط مقناطیسی شعبوں میں آسانی سے سیر نہیں ہوتا ہے۔ نتیجتاً، یہ موجودہ ٹرانسفارمر کور اور ہائی-پاور ٹرانسفارمر کور جیسی ایپلی کیشنز کے لیے HyMu 80 سے بہتر ہے۔
اس کی عام ایپلی کیشنز میں شامل ہیں: موجودہ ٹرانسفارمر کور، میڈیم-پاور ٹرانسفارمرز، میگنیٹک ایمپلیفائر، برقی مقناطیسی کلچ، مقناطیسی شیلڈنگ انکلوژرز (ایسے حالات کے لیے جہاں شیلڈنگ کی ضروریات انتہائی سخت نہیں ہیں لیکن لاگت-مؤثریت ایک ترجیح ہے)، اور دوبارہ ترتیب دینا۔
معیاری درجات، پروڈکٹ فارمز، اور شرائط کی فراہمی
1. معیارات اور درجات:
W.Nr. 1.3922 (جرمن سٹینڈرڈ؛ عام طور پر فراہم کردہ)
FeNi50 (کیمیائی ساخت کا عہدہ)
UNS N14080 (یونیفائیڈ نمبرنگ سسٹم)
1J50 (چینی قومی معیاری گریڈ)
الائے 4750 / پرماللائے 50 (امریکی کمرشل گریڈ)
2. پروڈکٹ فارم اور سٹیٹس:
HyMu 50 الائے بارز خریدنے سے پہلے، ہم تفصیلی تکنیکی مواد کی تفصیلات پر تبادلہ خیال کریں گے-بشمول طول و عرض، ترسیل کی حالت، اور مطلوبہ اطلاق:

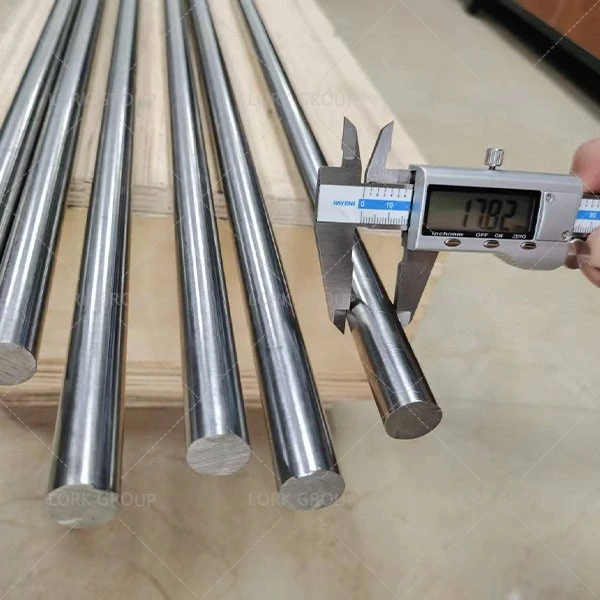

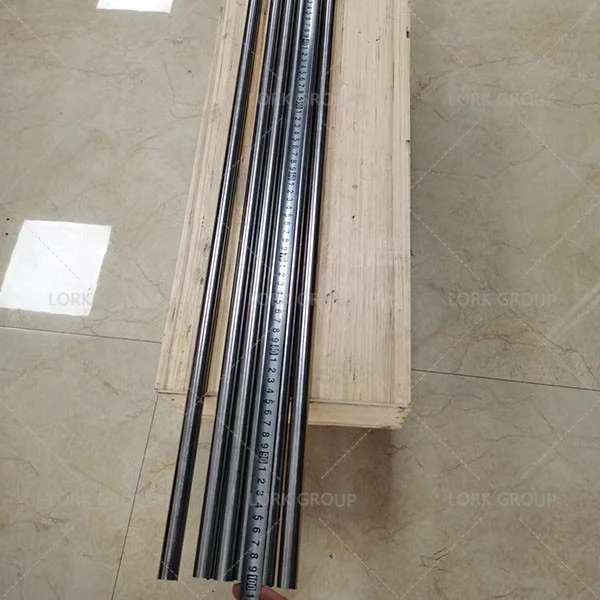

طول و عرض: قطر، لمبائی
حالت: اینیالڈ (نرم) یا ٹھنڈا-کھا ہوا (سخت)؟
ہیٹ ٹریٹمنٹ کے تقاضے: کیا سپلائی کرنے والے کو حتمی اینیلنگ کرنے کی ضرورت ہے؟
شرط کے انتخاب کے لیے سفارشات:
ایسی ایپلی کیشنز کے لیے جن میں وسیع پیمانے پر مشینی اور اس کے بعد گھر میں گرمی کا علاج- → اینیلڈ حالت کو منتخب کریں۔
ساختی اجزاء کے لیے جو براہ راست استعمال کے لیے ہیں (مخصوص مقناطیسی خاصیت کے تقاضوں کے بغیر)
چھوٹے-بیچ آرڈرز کے لیے جہاں-گھر میں ہیٹ ٹریٹمنٹ کی سہولیات دستیاب نہیں ہیں → سپلائی کرنے والے سے دریافت کریں کہ آیا وہ شپمنٹ سے پہلے حتمی اینیلنگ کر سکتے ہیں۔
3. قیمت کا حوالہ
HyMu 50 کی قیمت معیاری سٹینلیس سٹیل سے زیادہ ہے، لیکن HyMu 80 سے نمایاں طور پر کم ہے (30% کم نکل کے مواد کی وجہ سے)۔ قیمتوں کا تعین بنیادی طور پر کئی عوامل سے متاثر ہوتا ہے:
نکل کی قیمتیں:50% نکل کے مواد کے ساتھ، LME نکل کی قیمتوں میں اتار چڑھاو براہ راست مواد کی لاگت کو متاثر کرتا ہے۔
طول و عرض:بڑے-قطر کی سلاخیں چھوٹی-قطر کی سلاخوں سے زیادہ مہنگی ہوتی ہیں (فورجنگ کے عمل کی بڑھتی ہوئی دشواری کی وجہ سے)۔
حالت:اینیل شدہ حالت سرد-سے زیادہ مہنگی ہوتی ہے (کیونکہ اس کے لیے گرمی کے علاج کے اضافی مرحلے کی ضرورت ہوتی ہے)۔
معیار کا درجہ:فوجی/اعلی-صنعتی گریڈ معیاری تجارتی درجات سے زیادہ مہنگے ہیں۔
مارکیٹ کے موجودہ حالات کی بنیاد پر، Lork گروپ درج ذیل تخمینی قیمتوں کا تخمینہ فراہم کرتا ہے:
$80–$100 USD (MOQ: 200 kg) - حسب ضرورت مصنوعات
$40–$60 USD (MOQ: 100 kg) - معیاری مصنوعات
$60–$80 USD (MOQ: 50 kg) - معیاری مصنوعات (معمولی پروسیسنگ کی ضرورت ہے)
پیکیجنگ اور شپنگ کے اخراجات عام طور پر ایک کیس-بذریعہ-کیس کی بنیاد پر طے کیے جاتے ہیں!
4. نمونہ کی جانچ:
ایک عام اصول کے طور پر، ہم تجویز کرتے ہیں کہ گاہک "سب سے پہلے جانچ کے لیے نمونوں کی درخواست کریں" ہم تجویز کرتے ہیں کہ گاہک ابتدائی طور پر مقناطیسی کارکردگی کے ٹیسٹ کرنے کے لیے چھوٹے نمونے خریدیں، اور صرف اس وقت بڑے پیمانے پر آرڈر دیں جب وہ تصدیق کر لیں کہ ڈیٹا مطلوبہ معیارات پر پورا اترتا ہے۔
خصوصی یاد دہانی:ہماری سلاخوں کے لیے معیاری ترسیل کی حالت اینیل شدہ حالت ہے۔ تاہم، کولڈ-ڈرن بارز بھی دستیاب ہیں۔ ہمارے تجربے کی بنیاد پر، اگر گاہک فوری استعمال کے لیے مواد کو براہ راست تیار شدہ حصوں میں پروسیس کرنے کا ارادہ رکھتے ہیں، تو عام طور پر اینیل شدہ حالت کو ترجیح دی جاتی ہے۔ اس کے برعکس، اگر گاہک پروسیسنگ کے بعد اپنا اینیلنگ ٹریٹمنٹ کرنے کا ارادہ رکھتے ہیں، تو ٹھنڈا-درجہ قابل قبول ہے۔
پروسیسنگ کی دشواری اور اہم نکات
HyMu 80 کی طرح، HyMu 50 کی نرم مقناطیسی خصوصیات گرمی کے علاج کے ذریعے تیار ہوتی ہیں۔ پروسیسنگ کے دباؤ مقناطیسی ڈومین کی ساخت کو مکمل طور پر متاثر کرتے ہیں؛ لہذا، ان خصوصیات کو بحال کرنے کے لیے ایک حتمی اینیلنگ مرحلہ ضروری ہے۔
ویلڈنگ:
HyMu 50 کو ویلڈیڈ کیا جا سکتا ہے، لیکن اس کے لیے مکمل طور پر عمل کے بعد دوبارہ اینیلنگ کی ضرورت ہوتی ہے۔ ویلڈنگ کے دوران پیدا ہونے والی گرمی مقناطیسی ڈومین کے ڈھانچے میں خلل ڈالتی ہے۔ بعد میں اینیلنگ کے بغیر، ویلڈ کے آس پاس کے مواد کی مقناطیسی پارگمیتا بنیادی طور پر برباد ہو جائے گی۔
مشینی اور ویلڈنگ:
HyMu 50 کی مشینی صلاحیت آسنیٹک سٹینلیس سٹیل کی طرح ہے۔ یہ اتنی تیزی سے کام نہیں کرتا ہے-اور مجموعی طور پر HyMu 80 کے مقابلے میں اس کے ساتھ کام کرنا قدرے آسان ہے۔
1. گرم کام کرنے والی - وسیع درجہ حرارت کی کھڑکی
2. کولڈ ورکنگ - اخترتی کی سطح 80-90% تک پہنچ سکتی ہے
مزید معلومات کے لیے، براہ کرم رابطہ کریں:
ای میل:susan@lorkgroup.com
واٹس ایپ:+86 19937075488
کیمیائی ساخت
(FeNi50 / W.Nr. 1.3922 / 1J50 معیارات سے رجوع کریں)
| وزن% | Permalloy 50 |
| نی | 49.0-51.0% |
| Mn | 0.30-0.60% |
| فے | باقی (~48–49%) |
| سی | 0.15-0.30% |
| C / P / S | ٹریس کی مقدار |
Molybdenum (Mo) مواد کو اختیاری طور پر 0.3% سے 0.5% کی حد میں شامل کیا جا سکتا ہے۔ یہ اضافہ خاص طور پر کچھ کلائنٹس کی طرف سے اعلی-پاکیزگی کے درجات کے لیے درخواست کی جاتی ہے، بنیادی طور پر برقی مزاحمت کو بڑھانے کے لیے۔
فزیکل پراپرٹیز
(انیل شدہ حالت، سلاخوں کے لیے مخصوص اقدار)
| مواد | حوالہ قدر |
| مزاحمتی صلاحیت | تقریبا. 0.45 μΩ·m |
| کیوری کا درجہ حرارت | تقریبا. 500 ڈگری |
| حرارتی توسیع کا گتانک (20–100 ڈگری) | تقریباً. 9.2 × 10⁻⁶/ ڈگری |
| تھرمل چالکتا | تقریبا. 25 W/(m·K) |
| سنترپتی میگنیٹوسٹرکشن گتانک | تقریباً. 25 × 10⁻⁶ |
نوٹ: HyMu 50 سلاخوں کے قطر، ہیٹ ٹریٹمنٹ فرنس کے درجہ حرارت کی یکسانیت، اور ٹھنڈک کی شرح کے لحاظ سے حقیقی مقناطیسی خصوصیات نمایاں طور پر مختلف ہوتی ہیں۔ بڑے پیمانے پر پیداوار سے پہلے عمل کی توثیق کی جانی چاہئے۔
مقناطیسی خواص
| کارکردگی میٹرکس | HyMu 50 | HyMu 80 | مثال دینا |
| سنترپتی مقناطیسی انڈکشن (Bs) | 1.55-1.60 T | 0.80 T | 50 80 سے دوگنا ہے۔ |
| ابتدائی پارگمیتا (μ₀) | ~6,000 | ~50,000 | 80 زیادہ حساس ہے۔ |
| زیادہ سے زیادہ پارگمیتا (μ_max) | ~80,000 | ~200,000 | چوٹی 80 پر زیادہ ہے۔ |
| جبر (Hc) | 12 A/m سے کم یا اس کے برابر | 1.6 A/m سے کم یا اس کے برابر | 80 ڈی میگنیٹائزیشن کا زیادہ خطرہ ہے۔ |
| کیوری کا درجہ حرارت | ~500 ڈگری | 461 ڈگری | 50 اعلی تھرمل استحکام پیش کرتا ہے۔ |
لورک گروپ کے انتخاب کی سفارش:انتخاب کا انحصار مخصوص آپریٹنگ حالات پر ہوتا ہے-کمزور سگنلز یا ایپلی کیشنز کے لیے جن کے لیے انتہائی حساسیت کی ضرورت ہوتی ہے، ماڈل 80 منتخب کریں۔ اعتدال پسند طاقت کے اشاروں یا سنترپتی کے خلاف مزاحمت کی ضرورت والے منظرناموں کے لیے، ماڈل 50 کو منتخب کریں۔ ماڈل 50 کا سیچوریشن مقناطیسی انڈکشن ماڈل 80 سے دوگنا ہے، اس بات کو یقینی بناتے ہوئے کہ یہ اعلی-موجودہ یا زیادہ طاقت والے ماحول میں "مقناطیسی سنترپتی" کی وجہ سے ناکام نہیں ہوگا۔{6}۔
